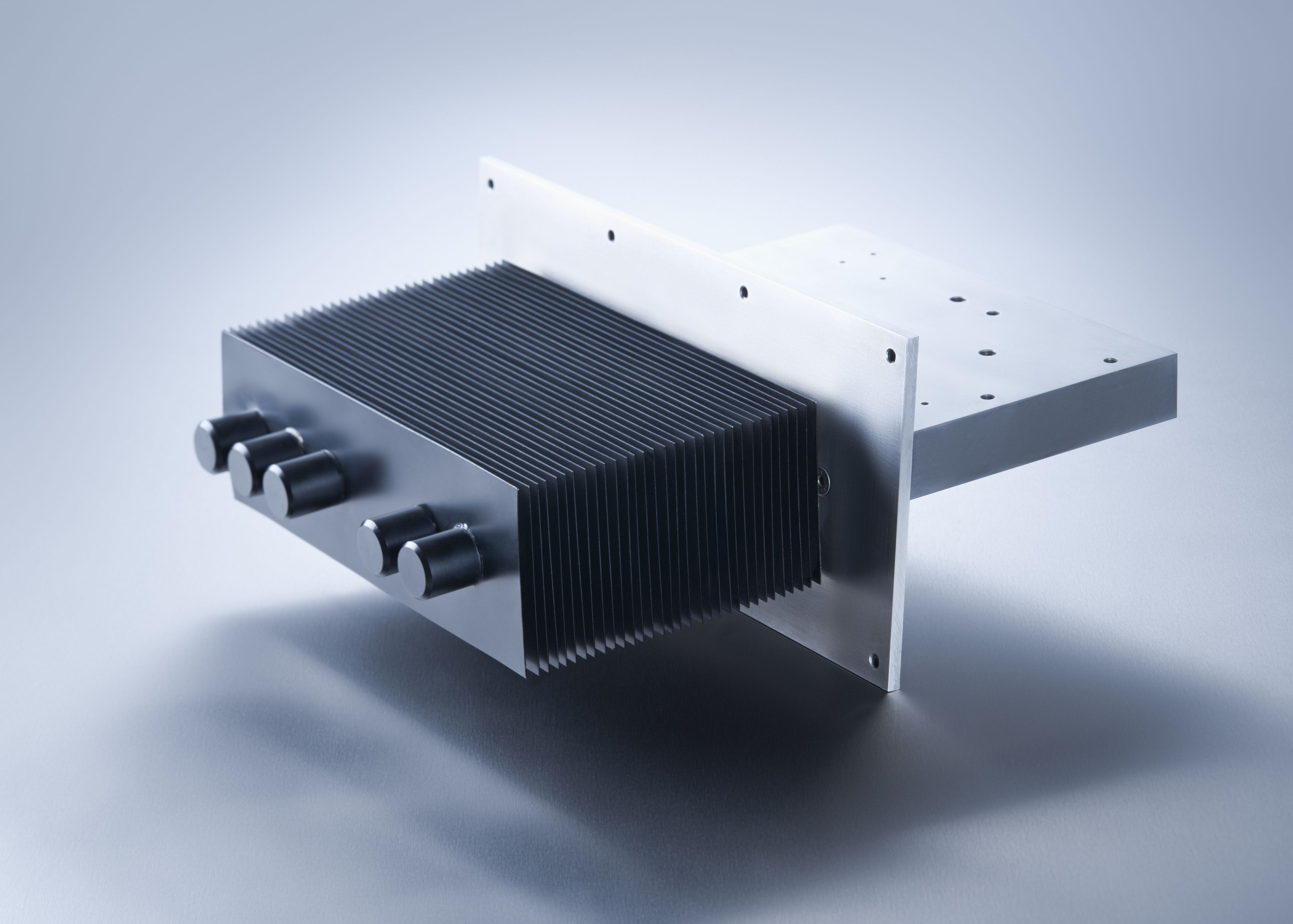

Mehr als 25× höhere Wärmeleitfähigkeit als massives Kupfer
Heatpipe Kühlkörper von Miba schließen die Lücke, wenn Luftkühlung nicht mehr ausreicht und Flüssigkeitskühlung keine Option ist.
Durch den Einsatz vakuumdicht verschlossener Kupferrohre mit innerer Kapillarstruktur wird Wärme mittels flüssigem Phasenwechsel geräuschlos und wartungsfrei vom Hotspot zur Kühlfläche transportiert.
Miba unterstützt sie mit Build-to-Print Fertigung nach Ihrer Zeichnung oder mit kundenspezifischem Design.
Unsere Heatpipes sind in runden, flachen oder gebogenen Designs verfügbar und lassen sich nahtlos in komplexe Baugruppen oder Cooling Tower integrieren.
Geräuschlos, ohne bewegliche Teile oder Kühlmittel. Das macht Heatpipe Kühlkörper zu einer langlebigen und zuverlässigen Lösung.
Unser Solution Team begleitet Sie mit CFD-Simulationen & hauseigenen Validierungstests. Europäischer Footprint.
Diese technischen Limitationen und Anforderungen können den Einsatz eines Heatpipe Kühlkörpers erforderlich machen:
Sprechen Sie mit unseren Experten über Ihre Spezifikationen.
Jetzt Beratungsgespräch anfragen!
Heatpipe Kühlkörper von Miba basieren auf bewährten Materialien und präzisen Fertigungsparametern, um höchste thermische Anforderungen zu erfüllen:

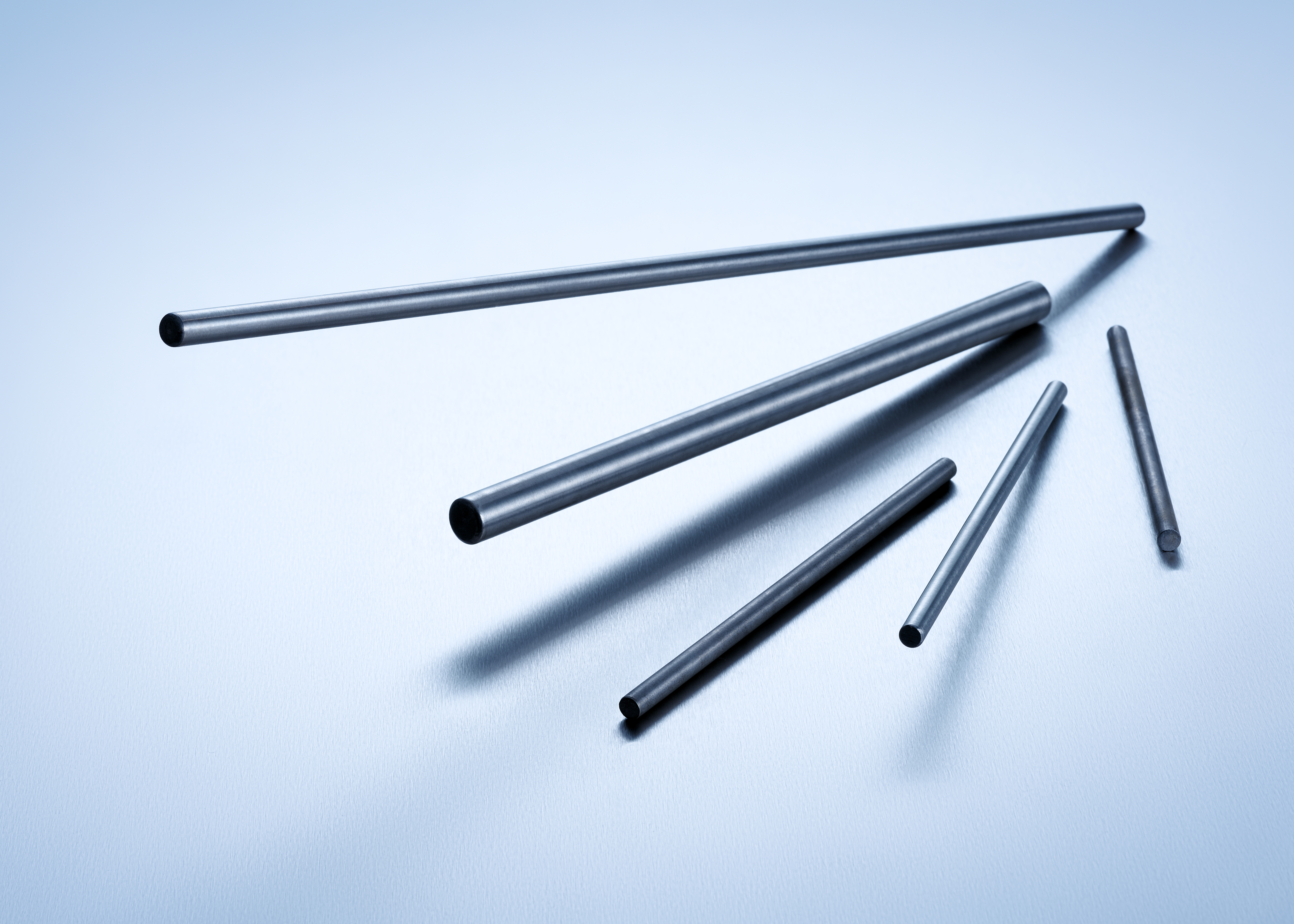

Vakuumversiegelte Kupferrohre mit einem integrierten kapillaren Innensystem (Wick-Struktur).
Einsatz von hochreinem Wasser oder Alkohol, abgestimmt auf die jeweilige Betriebstemperatur.
Standarddurchmesser von 4 bis 18 mm sowie Standardlängen zwischen 50 und 750 mm. Darüber hinaus sind kundenspezifische Designs realisierbar.
Heatpipe Kühlkörper sind extrem wärmeleitfähig (über 25-fach besser als reines Kupfer) bei minimalem thermischen Widerstand.
Ausführungen in runder, gebogener oder flacher Form, exakt angepasst an Ihre Systemumgebung.
Wir begleiten Sie auf dem Weg zu Ihrem Heatpipe Kühlkörper über den gesamten Prozess. Mit Inhouse-Kapazitäten für CFD-Simulationen sowie thermischen und mechanischen Validierungen realisieren wir „First Time Right“-Lösungen unter einem Dach.
„Unsere Kunden kommen meist mit einem konkreten Hotspot-Problem zu uns. Wir integrieren die Heatpipe Kühlkörper so in das Gesamtsystem, dass die Wärme genau dort landet, wo sie am effizientesten abgeführt werden kann.“
Markus Ettl
Head of Sales Miba Cooling
Teilen Sie uns Ihren Anwendungsfall mit. Wir prüfen, ob unsere Heatpipe Kühlkörper für Ihre Anwendung geeignet sind.
Beratungsgespräch anfragen
Heatpipe Kühlkörper kommen überall dort zum Einsatz, wo hohe Wärmeabfuhr auf engstem Raum bewältigt werden muss. Die Technologie ist branchenübergreifend essenziell für Systeme, die eine stabile Kühlleistung ohne aktive Komponenten oder zusätzliche Infrastruktur erfordern.
Speziell bei Bauraumeinschränkungen für SiC/GaN-Modue ermöglicht dieser Aufbau eine stabile Kühlleistung bei sehr begrenztem Platzangebot.
In Systemen mit komplexen Geometrien dienen Heatpipe-Baugruppen als flexible Brücke. Sie transportieren Wärme effizient von der Quelle zu einem entlegenen Kühlkörper.
Durch das Einbetten von Heatpipes direkt in Kühlplatten oder Basisstrukturen wird die Temperaturverteilung massiv verbessert. Dies verhindert lokale Überhitzungen
Vom einzelnen Heatpipe Kühlkörper bis zur komplexen thermischen Baugruppe

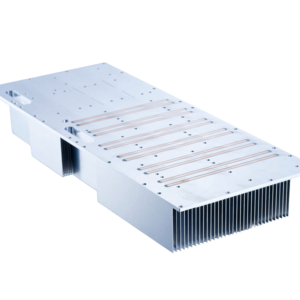

Die Heatpipe wird direkt in die Struktur der Kühlplatte integriert. Diese Bauform optimiert die lokale Energieaufnahme an thermischen Hotspots.
Zu den Integrierten Heat Pipes

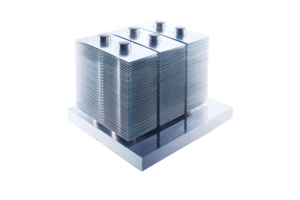

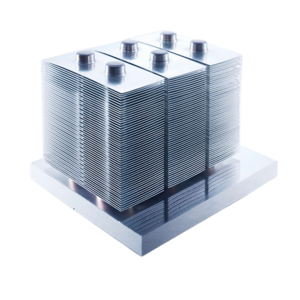

Der Heatpipe Cooling Tower fungiert als vertikal konzipiertes, Entwärmungssystem für moderne Halbleiter wie SiC-, GaN- oder IGBT-Module. Durch die effiziente Ausnutzung der Bauhöhe erzielt dieses Konzept eine signifikant gesteigerte thermische Performance.

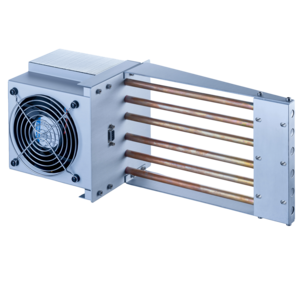

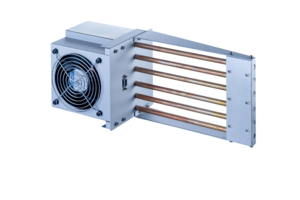

Heatpipe Baugruppen sind vollständig vorkonfektionierte Baugruppen, die Wärme vom Entstehungspunkt zur Abgabefläche leiten. Miba fungiert hierbei als Systempartner.
Eine Heatpipe ist ein Bauteil zur thermischen Übertragung, das Wärme hocheffizient von einem Wärmequellen-Punkt zu einem Kühlbereich leitet.
Das System arbeitet ohne elektrische Energie, benötigt keine Pumpen und verzichtet vollständig auf bewegliche Teile.
Heatpipes nutzen das Zweiphasen-Prinzip:
In der Heizzone verdampft ein Arbeitsmedium, der Dampf wandert zum kühleren Ende, kondensiert dort unter Wärmeabgabe und fließt über eine interne Kapillarstruktur (Wick) zurück zum Verdampfer.
Dieser geschlossene Kreislauf ermöglicht einen kontinuierlichen Wärmetransport.
Heatpipes sind für den gerichteten Wärmetransport von Punkt A nach Punkt B konzipiert und lassen sich flexibel im Raum verlegen.
Im Gegensatz dazu dienen Vapor Chambers der planaren Verteilung von Wärme über eine Fläche, um isotherme Bedingungen zu schaffen.
Als passive Wärmeleiter erreichen Heatpipes eine Effizienz, die bis zu 100-mal über der von massivem Kupfer liegt. Dies ermöglicht extrem niedrige thermische Widerstände bei minimalem Materialeinsatz.
Aufgrund des Verzichts auf mechanische Komponenten und externe Kühlmittel ist ein Heatpipe Kühlkörper nahezu wartungsfrei und bietet eine sehr hohe Lebensdauer. Die vakuumdichte Versiegelung sorgt zudem für eine dauerhaft stabile Performance.
Wir fertigen Heatpipes in runden, flachen oder gebogenen Geometrien, um sie optimal in Ihre Systemumgebung einzupassen. Für komplexe Anforderungen unterstützen unsere Experten bei der Auslegung kundenspezifischer Baugruppen oder Cooling Tower.
Ja, insbesondere durch unsere standardisierten Serien-Pipes können wir auch kleinere Mengen effizient bedienen. Bei komplexen, kundenspezifischen Baugruppen prüfen unsere Experten gerne die Machbarkeit basierend auf Ihren Anforderungen
Unser Engineering-Team begleitet den gesamten Produktlebenszyklus, von der ersten Auslegung über den CFD-Simulations-Support bis hin zur Validierung.
In unseren hauseigenen Laboren führen wir thermische und mechanische Prüfungen durch, um Ihre Spezifikationen abzusichern.
Nein. Da weder zusätzliche Kühlmittel noch eine externe Infrastruktur benötigt werden, ist das System wartungsfrei und bietet eine hohe Betriebssicherheit über die gesamte Lebensdauer.
