Kundenspezifische Luftkühler für IGBTs, MOSFETs und Leistungsmodule
Miba develops and manufactures custom heat sinks for the air cooling of power electronics. We create the right cooling solution for your application, tailored to power dissipation, available installation space, airflow, and mounting conditions. From thermal design and simulation through prototyping and validation to series production, our Solution Team guides you through the entire development process.
Miba begleitet Sie von der Auswahl der geeigneten Heatsink-Technologie über Simulation, Konstruktion und Prototypen bis zur thermischen und mechanischen Validierung und Serienfertigung.
Abmessungen, Basisplatte, Finnengeometrie und mechanische Bearbeitung werden an Bauraum, Verlustleistung, Luftführung und Montagesituation angepasst.

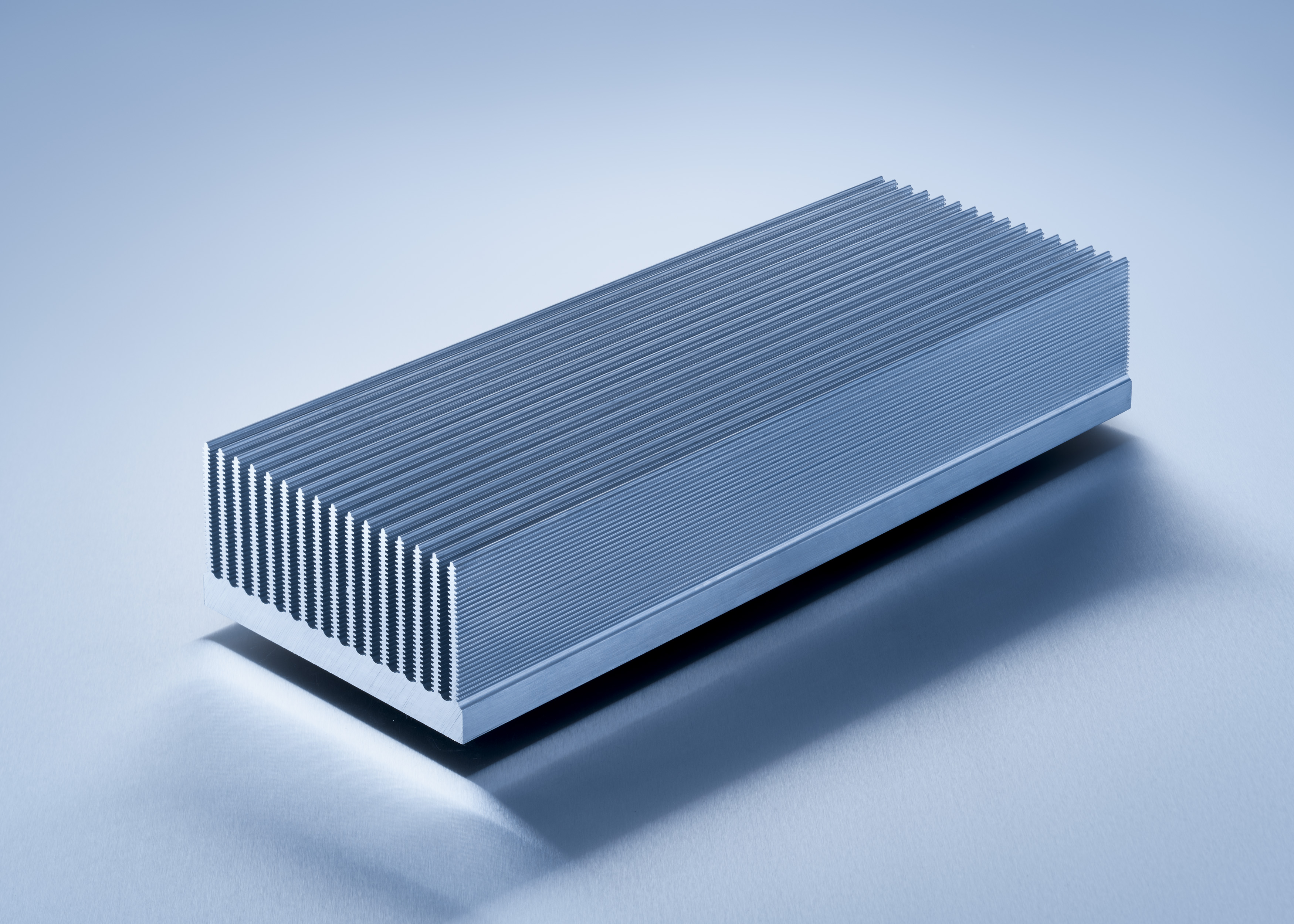

Heatsinks ermöglichen eine zuverlässige Wärmeabfuhr durch natürliche oder forcierte Konvektion. Je nach Anwendung kann die Kühlung passiv oder mit einem definierten Luftstrom durch Lüfter erfolgen.
Verlustwärme aus IGBTs, MOSFETs und anderen Leistungshalbleitern muss zuverlässig abgeführt werden, damit die Bauteiltemperaturen innerhalb des zulässigen Betriebsbereichs bleiben. Entscheidend ist dabei nicht nur der Heatsink selbst, sondern das Zusammenspiel aus Verlustleistung, Umgebungstemperatur, Luftstrom, verfügbarem Bauraum und thermischer Anbindung.
Je früher diese Randbedingungen in der Entwicklung berücksichtigt werden, desto gezielter lässt sich die Kühllösung auf die Anwendung abstimmen. Miba unterstützt Sie dabei, die geeignete Heatsink-Geometrie und Fertigungstechnologie zu definieren und thermisch zu validieren.
Sprechen Sie mit unserem Solution Team!
Je nach thermischen, mechanischen und wirtschaftlichen Anforderungen kommen unterschiedliche Heatsink-Technologien zum Einsatz. Miba realisiert sowohl Build-to-Print-Lösungen nach Ihrer Zeichnung als auch Build-to-Spec-Projekte, bei denen die Kühllösung auf Basis Ihrer thermischen und mechanischen Anforderungen ausgelegt wird.
Die richtige Wahl, wenn hohe Designfreiheit und kompakter Bauraum gefragt sind.

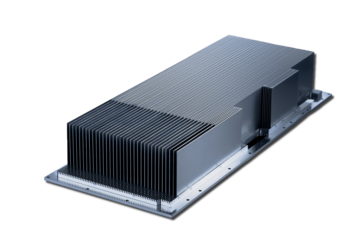

Bei Bonded-Fin-Kühlkörpern werden einzelne Finnen in eine Aluminium-Basisplatte eingesetzt und mit einem wärmeleitenden Epoxidharz verbunden. Dadurch lassen sich Finnenhöhe, Finnendichte und Abmessungen flexibel an die thermischen und geometrischen Anforderungen der Anwendung anpassen.
Die Technologie eignet sich insbesondere, wenn klassische Extrusionsprofile hinsichtlich Geometrie oder Kühlleistung an ihre Grenzen kommen.
Für Anwendungen, bei denen maximale Wärmeleitung gefragt ist.

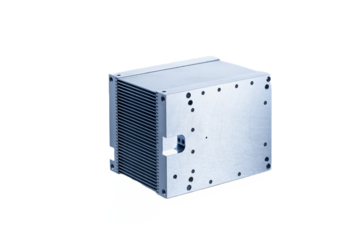

Bei Soldered-Fin-Kühlkörpern werden die Finnen mit der Basisplatte verlötet. Die Ausführung in Kupfer ermöglicht eine hohe Wärmeleitfähigkeit und eignet sich für Anwendungen mit hohen thermischen Anforderungen.
Geometrie und Finnenanordnung können an Anwendung und Luftführung angepasst werden.

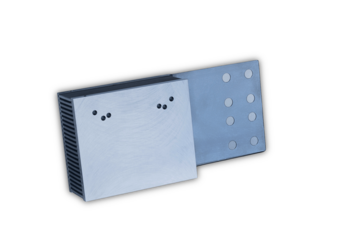

Bei Pressed-Fin Heatsinks werden die Finnen mechanisch in die Basisplatte eingepresst und ohne Klebstoff verbunden. Eine hohe Finnendichte und strukturierte Finnenoberflächen vergrößern die wirksame Oberfläche für den Wärmeübergang.
Die Auslegung berücksichtigt dabei sowohl die gewünschte thermische Performance als auch den entstehenden Druckverlust und die verfügbare Luftstromleistung.

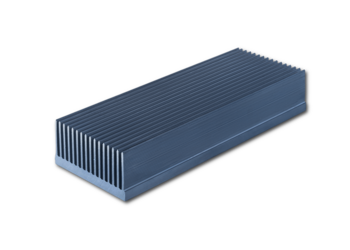

High-Fin-Density-Extrusionsprofile kombinieren eine hohe Anzahl an Finnen mit einer wirtschaftlichen Herstellung im Aluminium-Extrusionsverfahren. Sie eignen sich für Anwendungen, bei denen eine große Wärmeübertragungsfläche bei gleichzeitig kompakter Bauweise erforderlich ist.
Durch das Fügen mehrerer Profile sind auch große Kühlkörperbreiten realisierbar.

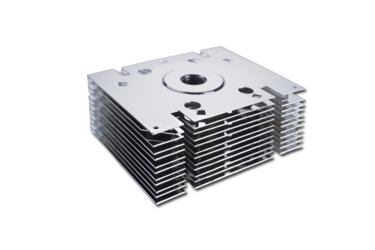

Bei SKL-SF-Kühlkörpern werden Kupferfinnen auf einen runden Kupferkern gelötet und die Baugruppe anschließend vernickelt. Die Technologie ist speziell für die Luftkühlung von Hockey-Puck- bzw. Scheibenzellenhalbleitern ausgelegt und eignet sich für Anwendungen mit hohen thermischen Anforderungen und mechanischen Spannkräften.
Unterschiedliche Baugrößen ermöglichen eine Anpassung an die räumlichen und thermischen Anforderungen der Anwendung.
Die thermische Performance eines Heatsinks hängt nicht allein von seiner Größe ab. Verlustleistung und Wärmeverteilung, Umgebungstemperatur, Luftvolumenstrom, Druckverlust, Bauraum sowie die thermische Schnittstelle zwischen Leistungshalbleiter und Kühlkörper beeinflussen die Auslegung.
Miba berücksichtigt diese Randbedingungen bereits in der Konzeptphase. Mithilfe von thermischer Auslegung und Simulation wird die Kühllösung auf die Anwendung abgestimmt. Prototypen und Serienlösungen können anschließend mit eigenen Prüfeinrichtungen thermisch und mechanisch validiert werden.
So lassen sich Simulation, Konstruktion, Fertigung und Validierung innerhalb eines durchgängigen Entwicklungsprozesses miteinander verbinden.
Sprechen Sie mit unserem Solution Team!
Luftkühlung ist häufig eine robuste und wirtschaftliche Lösung für das Thermomanagement von Leistungselektronik. Ob sie für eine Anwendung ausreicht, hängt jedoch unter anderem von Verlustleistung, maximal zulässiger Bauteiltemperatur, Umgebungstemperatur, verfügbarem Bauraum und Luftstrom ab.
Reicht die erreichbare thermische Performance nicht aus, können Heatpipe- oder Flüssigkühllösungen eine geeignete Alternative sein. Miba bewertet die thermischen Randbedingungen und unterstützt bei der Auswahl der passenden Kühltechnologie.
Ob Luftkühlung für eine Anwendung ausreicht, hängt vom Zusammenspiel aus Verlustleistung, zulässiger Bauteiltemperatur, Umgebungstemperatur, Bauraum und verfügbarem Luftstrom ab. Je höher die thermischen Anforderungen bei gleichzeitig begrenztem Bauraum oder Luftstrom sind, desto schwieriger wird es, die erforderliche Wärme ausschließlich über Luft abzuführen.
Reicht die erreichbare Kühlleistung nicht aus, können Heatpipe- oder Flüssigkühllösungen eine geeignete Alternative sein.
Für eine erste thermische Auslegung sind insbesondere folgende Informationen hilfreich:
Bei Build-to-Print-Projekten kann eine bestehende Zeichnung einschließlich Toleranzen und Spezifikationen als Ausgangspunkt dienen.
Material, Geometrie und thermische Schnittstellen beeinflussen die Gesamtperformance des Kühlsystems. Entscheidend sind unter anderem die Wärmeleitfähigkeit des Materials, die Kontaktfläche zwischen Bauteil und Kühlkörper, die Oberflächenbeschaffenheit sowie die mechanische Anbindung.
Diese Faktoren werden bei der Auslegung des Heatsinks entsprechend den Anforderungen der Anwendung berücksichtigt.
Ja. Miba fertigt Heatsinks sowohl nach bestehenden Kundenzeichnungen als auch auf Basis kundenspezifischer Anforderungen. Bei Build-to-Spec-Projekten kann Miba die Kühllösung thermisch auslegen, konstruktiv umsetzen, fertigen und validieren.
Extrusionskühlkörper werden als Aluminiumprofile gefertigt und bieten eine wirtschaftliche Basis für viele Luftkühlungsanwendungen.
Bonded-Fin-Kühlkörper bestehen aus einer Basisplatte mit separat eingesetzten und wärmeleitend verbundenen Finnen. Dadurch lassen sich höhere Finnen und kundenspezifische Finnengeometrien realisieren.
Pressed-Fin-Kühlkörper nutzen mechanisch eingepresste Finnen und eignen sich insbesondere für hohe Luftgeschwindigkeiten sowie hohe thermische und mechanische Anforderungen.
Welche Technologie am besten geeignet ist, hängt von thermischer Leistung, Bauraum, Luftführung, mechanischen Anforderungen und wirtschaftlichen Randbedingungen ab.
